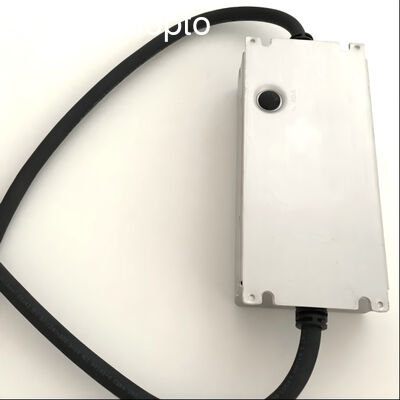

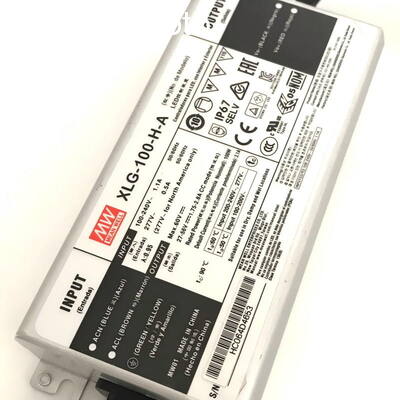

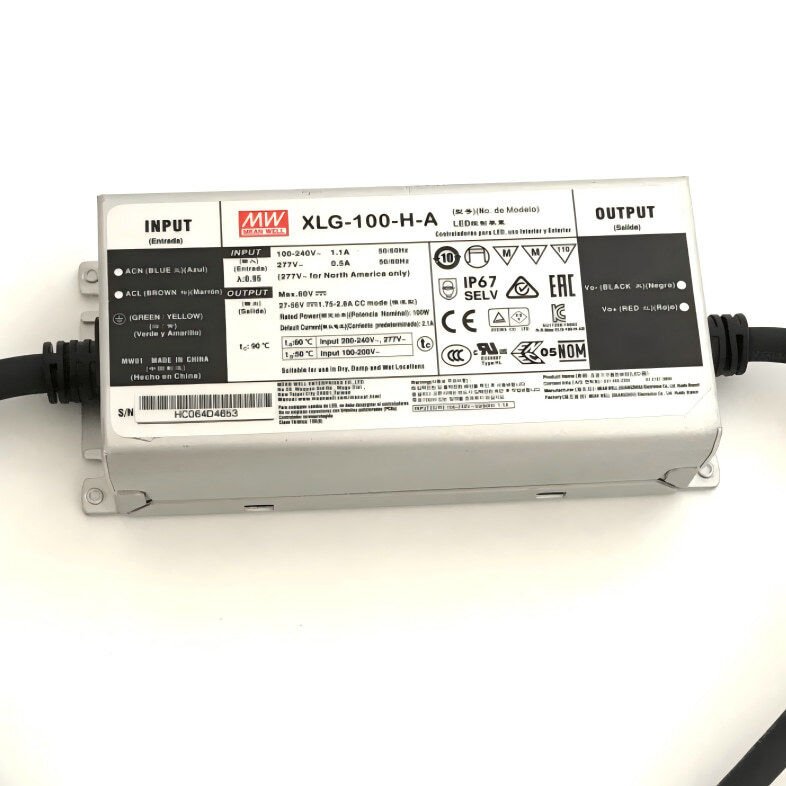

100W IP67 resistente à água de potência constante de alimentação LED com corrente de saída ajustável

MODELO

XLG-100-12-A

XLG-100-24-A

TENSÃO CC

12V

24V

RE CORRENTE CONSTANTEGIONNota.2

8,4 ~ 12V

16,8~24V

CORRENTE NOMINAL (Padrão)

8A

4A

POTÊNCIA NOMINAL

96W

96W

ONDULAÇÃO &BARULHO (máx..)  Observação.3

150mVp-p

240mVp-p

FAIXA DE AJUSTES ATUAL

Ajustável para Somente A-Type (através do potenciômetro integradoter)

4 ~ 8A

2~4A

SAÍDA

TOLERÂNCIA DE TENSÃO Nota.4

±3 0,0%

±2 0,0%

REGULAÇÃO DE LINHA

±0 0,5%

±0 0,5%

REGULAÇÃO DE CARGA

±2%

±1%

CONFIGURAÇÃO, TEMPO DE LEVANTAMENTO    Nota.6

500EM , 100EM/230VAC ,  1200EM , 100EM/115VAC

TEMPO DE ESPERA (Típ.)

12EM/ 230VAC  12EM/ 115VAC

TENSÃO FAIXA          Observação.5

100 ~ 305VAC          142 ~ 431CCV

(Consulte "CARACTERÍSTICAS ESTÁTICAS"eção)

FAIXA DE FREQUÊNCIA

47 ~ 63Hz

PODER FATOR

PF≥0 .97/115VAC ,PF≥0 .95/230VAC ,PF≥0 .92/277VAC@completo carregar

DIST. HARMÔNICA TOTALORÇÃO

THD< 10%(@carregar≥50%/115VAC ,230VAC; @carregar≥75%/277VAC)

ENTRADA

EFICIÊNCIA (Tip.)

92%

92%

CORRENTE CA

1. 1A / 115VAC      0,5A / 230VAC      0,42A/277VAC

CORRENTE DE INRUSH (Typ.)

FRIO COMEÇAR 50A(largura=300μé medido no 50% Eu pico)no 230VAC;Por NEMA 410

MÁX.. Não.de Fontes de alimentação sobre 16A DISJUNTOR

8unidades (circuito disjuntor de tipo B) / 14unidades  (circuito disjuntor de tipo C)no 230VAC

CORRENTE DE FUGA

<0 0,75mA / 277VAC

NÃO CARREGAR

CONSUMO DE ENERGIA

Não carregar poder consumo <0 0,5W(para padrão versão)

MODELO

XLG-100-LA

XLG-100-HA

CORRENTE NOMINAL (Padrão)

700mA

2100mA

AVALIADO PODER

100 W

100 W

RE CORRENTE CONSTANTEGION

71 ~ 142 V

27 ~ 56V

CORRENTE DE POTÊNCIA TOTAL FAIXA

700~1050mA

1750~2780mA

SAÍDA

TENSÃO DE CIRCUITO ABERTO (máx.)

149V

60 V

ATUAL AJ. FAIXA

350~1050mA

875~2780mA

ONDULAÇÃO ATUAL

3,0%(@avaliado  atual)

TOLERÂNCIA ATUAL

±5%

DEFINIR TEMPO ATIVO

500EM/230VAC , 1200EM/115VAC

TENSÃO FAIXA          Observação.5

100 ~ 305VAC          142CCV ~ 431CCV

(Consulte "SCARACTERÍSTICA TÁTICA" e “ CONDUÇÃO MÉTODOS DE LIDERADO MÓDULO"seção)

FAIXA DE FREQUÊNCIA

47 ~ 63Hz

PODER FATOR (Tip.)

PF≥0 0,97 / 115VAC ,PF≥0 0,95/230VAC ,PF≥0 .92/277VAC no completo carregar

(Consulte a seção "Característica do fator de potência")

DISTORÇÃO HARMÔNICA TOTAL

THD< 10% (@carregar≥50%no 115VAC/230VAC ,@carregar≥75% no  277VAC)

Consulte “DISTORÇÃO HARMÔNICA TOTAL (THD) " seção

ENTRADA

EFICIÊNCIA (Tip.)

92,5%

91%

CORRENTE CA (Típ.)

1. 1A / 115VAC          0,5A / 230VAC          0,42A / 277VAC

CORRENTE DE INRUSH (Typ.)

FRIO COMEÇAR 50A(largura=300μé medido no 50% Eu pico)no 230VAC; Por NEMA 410

MÁX.. NÃO. de Fontes de alimentação sobre 16A CIRCUITO DISJUNTOR

8 unidades (disjuntor tipo B) / 14 unidades (circ.disjuntor de unidade do tipo C) a 230 VCA

CORRENTE DE FUGA

<0 0,75mA / 277VAC

ESPERA

CONSUMO DE ENERGIA

Consumo de energia em espera <0 0,5 Wpara Tipo AB (Dimming OFF) (para versão padrão)
