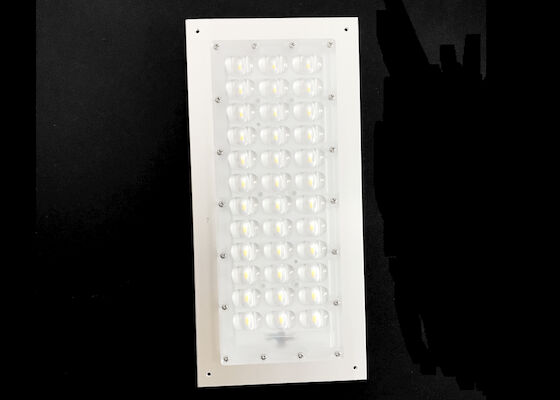

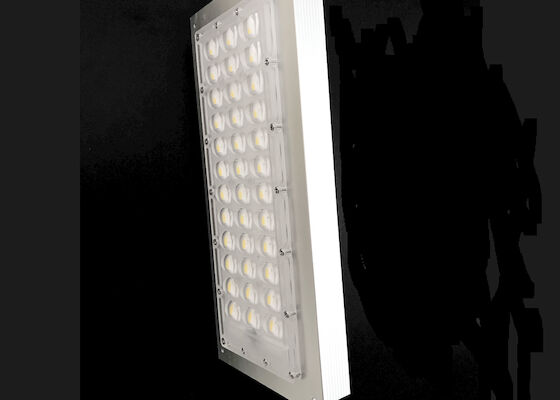

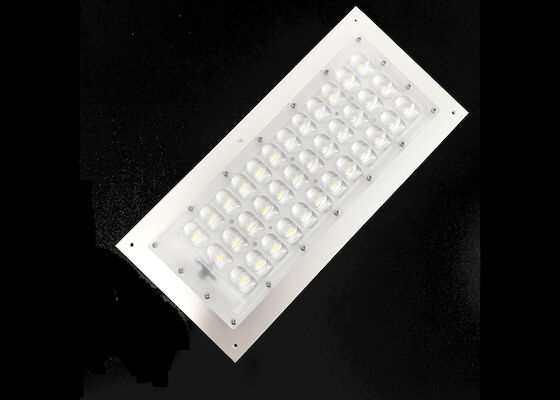

120W 36 de SMD5050 do diodo emissor de luz de rua da luz pontos do PWB paralelo do módulo 18

Informação Básica

Lugar de origem:	shenzhen, porcelana
Marca:	SunshineOpto
Certificação:	SGS/ROHS
Número do modelo:	SUN-LD270X104-36H1-5050

Quantidade de ordem mínima:	20
Preço:	need to negotiation
Detalhes da embalagem:	20 grupos/caixa.
Tempo de entrega:	5-8 dias de trabalho
Termos de pagamento:	T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte:	5000 grupos pelo mês

Melhor preço contacto

Informação detalhada

Jogos do produto:	Lente conduzida com gaxeta do silicone, PWB que solda 5050 leds+HEATSINK	Tamanho da lente:	270*104 milímetro
Ângulo da lente:	tipo grau do iii-m	Tamanho do PWB:	255*89mm
Circuito do PWB:	2 paralela da série 18	Diodo emissor de luz do fósforo:	Diodo emissor de luz 3030
Destacar:	Módulo da luz de rua do diodo emissor de luz SMD5050 , módulo da luz de rua do diodo emissor de luz 120W , Módulo paralelo do diodo emissor de luz do PWB 18

Descrição de produto

5050 do diodo emissor de luz 120W 36 de rua os pontos do módulo da luz DATILOGRAFAM o grau de III-M

Informações sobre o produto
	Módulo nenhum	SUN-LD270X104-36H1-5050
	Ângulo da lente	DATILOGRAFE III O TIPO IV
	Tamanho da lente	270X104mm
	Tamanho do PWB	255X89mm
	Circuito do PWB	2 paralela da série 18
	Jogos	soldadura conduzida leds+heatsink de lens+silicon gasket+pcb

Descrição do produto:

Detalhes da placa do diodo emissor de luz

Tamanho do PWB: 255*89 milímetro

Circuito do PWB: 2 paralela da série 18 para o diodo emissor de luz do smd 5050.

Este módulo nós temos 2 tipos da placa conduzida para escolhemos:

1, 144 pontos do smd 3030 conduziu o apoio 100W da placa,

2, 36 pontos do smd 5050 conduziram a placa, apoio 120W.

Detalhes conduzidos da lente

Tamanho da lente: 270x104mm

Ângulo da lente: DATILOGRAFE III, DATILOGRAFE IV, DATILOGRAFE o grau V

Material da lente: PC ótico da categoria

Desenho conduzido da lente: (TIPO III)

120W 36 de SMD5050 do diodo emissor de luz de rua da luz pontos do PWB paralelo do módulo 18 3

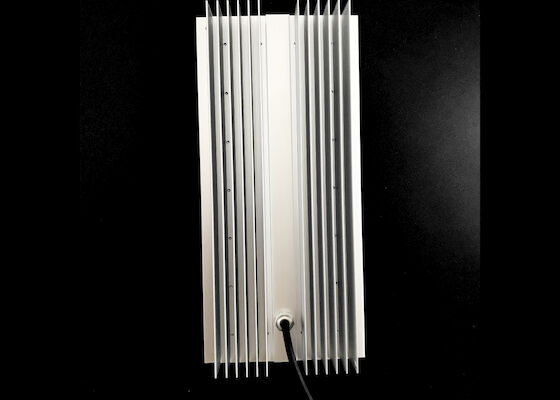

Detalhes do dissipador de calor:

Tamanho: L 310*W 140*H 38mm,

Refrigerar 120w máximo do apoio.

Desenho do dissipador de calor:

120W 36 de SMD5050 do diodo emissor de luz de rua da luz pontos do PWB paralelo do módulo 18 6

Resultado da análise:

Modelo não.		SUN-LD270X104-36H1-5050
Poder (W)		40	50	100
Tensão (Vf/V)		47	47,5	48
Atual (If/mA)		850	1050	2080
Temp Tc da cor (K)		5000	5000	5000
Eficiência (lm/W)	Sem lente	186	175	142
	Com lente	172	163	127
Fluxo luminoso (⏀v/lm)	Sem lente	7433	8774	14200
	Com lente	6895	8150	12700
Índice de cor (Ra)		70
Ângulo de feixe da lente		DATILOGRAFE o grau III
Feltro de lubrificação		36pcs 5050 conduzido
Temperatura de trabalho (℃)		-30-50
Temperatura de armazenamento (℃)		-30-65
Vida do servidor (h)		50000
